ベンチ製作過程その２

ベンチ製作その２（前ページからの続きです）
次に、ほぞ穴を掘りますが、先ずは何度やっても面倒臭い墨付けからですほぞ穴の幅方向の墨付けは、罫引を用いて行いますので簡単ですが、線が細くて見難いので、罫引の跡を鉛筆でなぞって墨付けするようにしています画像の罫引は２枚刃なのですが、使い難いので１枚の刃は取り外すとともに、蝶ネジをノブに替えて使用しています
画像は、自作の簡易ドリルスタンドを用い、ほぞ穴の下穴を開けている状況ですが、材の幅が狭いので同じ厚みの材を横に並べ、簡易ドリルスタンドベースを安定させていますほぞ穴の下穴を開けるビットには、通常１２mmのフォスナービットを用いてます（マウスオンでご覧下さい）	ロールオーバー画像
ドリルでの下穴は、画像のように開けていますこれは脚部のほぞ穴（幅１６mm、長さ３８mm）ですがこの後、のみで成形します
ほぞ穴を掘る前にのみを研ぎます　　私の場合作品を製作する毎にのみを研ぐようにしていますでも、安物ののみばかりですので、ほぞ穴の多い作品の場合、最後の方はあまり切れなくなってしまいます途中で研ぐのは面倒なんですよね？下の画像は、現在保有しているのみ全数を研ぎ終った模様ですベンチ製作で使うのは３本だけですが、ついでに全数研いでおきました

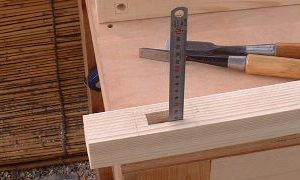

画像は、掘り終えたほぞ穴の深さを単尺で測定しているところですボンドの逃げ場等も見て、所定寸法の２～３mm深く掘るようにしています
画像は、最初のほぞ穴を掘り終えた状況ですが、ほぞ組毎に仮組しています最初の穴なので、のみの切れもよく、結構きれいに掘れています
画像は全てのほぞ穴を掘り終えたので、躯体の仮組を行った状況ですこの時、胴付きの状況や、各部の直角をスコヤで確認し、修正を必要とする箇所に鉛筆でマーキングしておきます今回は、特に修正する箇所はありませんでしたので、すぐ解体しました
仮組を解体した後、全ての部材にかんなによる面取りとサンダーやハンドによる研磨を行います
研磨が終ると、本組（ボンドにより接着）します画像は自作クランプや、荷締ベルトにより圧着している状況ですが、マウスオンにより接着途中の画像もご覧いただけますボンドをつけた後、ほぞをゴム製ハンマーで叩き込みますがはみ出したボンドは、濡れ雑巾ですぐに拭き取ります	ロールオーバー画像
翌日クランプ類を外して躯体完成ですそれにしてもベンチの製作は８台目というのに、１台目とほとんど同じ出来栄えです　進歩がないのが情けないっ！でも、最初の頃は、ほぞ組のゆるい箇所が必ずあったけどさすがに今回は全くなかったのは救いと言えるかな？当然ですよね？
躯体が完成したので、次に座板を作ります画像は座板に用いる杉板で、幅約７５mm　厚み１２mm 長さ２０００mmのもの３枚です１枚の杉板から５枚作り、全部で１５枚の座板を作ります
かんなを掛けやすいように、１２００mmと８００mmにカットしてから、先ずは電気かんなで荒削りしますが、仕上げはノギスで厚みを測りながら手かんなで行いますマウスオン画像は電気かんなによる荒削りの模様です	ロールオーバー画像
かんな掛けが終ると、定寸カット治具により、３６０mmにカットし、木端削りと面取りを手かんなで行います画像は、その後、サンダーとハンドによる研磨も終わった座板１５枚です
座板を張る手順ですが、先ず画像のように両端の２枚を左右５mmずつ（躯体奥行：３５０mm　座板長さ：３６０mm）オーバーハングさせてビス留めした後、水糸を座板の木口面に合わせて張ります残る１３枚の座板は、水糸に合わせて張ることになりますマウスオン画像は、水糸の拡大画像です	ロールオーバー画像
画像は、水糸に合わせて仮に並べた座板に、ビス穴用のチョークラインを引いている模様です
ビス穴は画像のビットを用いて、皿掘りだけ行います座板は仮置きですので、貫通させると幕板（桁）に傷をつけるため、皿掘りだけにとどめています
余り木によるスペーサーを用いて、等間隔で座板を順に２５mmのスリムビスにより固定していきますこれまで製作したベンチは７mm間隔で張りましたが、今回は座板幅が約７５mmだったため、約５mm間隔で張りましたマウスオンで拡大画像に変わります	ロールオーバー画像
全ての座板を張り終わりました　　塗装を残して完成ですマウスオンは、脚部の拡大画像です	ロールオーバー画像
ガーデン用ステインのクリアを２回塗りして完成ですマウスオンの画像は完成後の全体画像ですが、クリアなので上の画像と変わりませんね？でも塗ってるんです！	ロールオーバー画像
